Pavé courge rectangulaire à injection inférieure pour forme simple

I-MOLD
Réf-commerciale : TGC [B x B1 - Dureté] | Pour contours jusqu'à 10mm. | Adaptable individuellement ...En savoir plus

• Dureté : 40 / 60 HRc
• Matière : 1.3343
• Interchangeable : E 1690 / E 1692

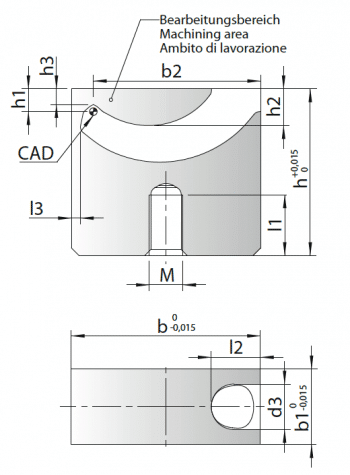

  b b1 b2 d3 h h1 h2 h3 l1 l2 l3 M HRC
TGC-XS 10 5 8.5 2.5 12 1 1.9 0.6 5 3.2 0.7 4 Version U = 40 HRC
Version H = 60 HRC
TGC-S 15 6 13.3 2.5 18 2 3.5 1.5 8 4 0.9 4 Version U = 40 HRC
Version H = 60 HRC
TGC-1 18 8 16 4 22 2 3.5 1.3 9 5.2 0.9 5 Version U = 40 HRC
Version H = 60 HRC
TGC-2 25 10 22.1 6 22 3 4.8 2.1 8 6.5 1.2 5 Version U = 40 HRC
Version H = 60 HRC
TGC-3 30 12 26.9 8 27 5 7.5 4.1 9 7 1.2 6 Version U = 40 HRC
Version H = 60 HRC
TGC-4 45 12 41.2 8 36 10 16.7 9.1 8 9.6 1.8 6 Version U = 40 HRC
Version H = 60 HRC

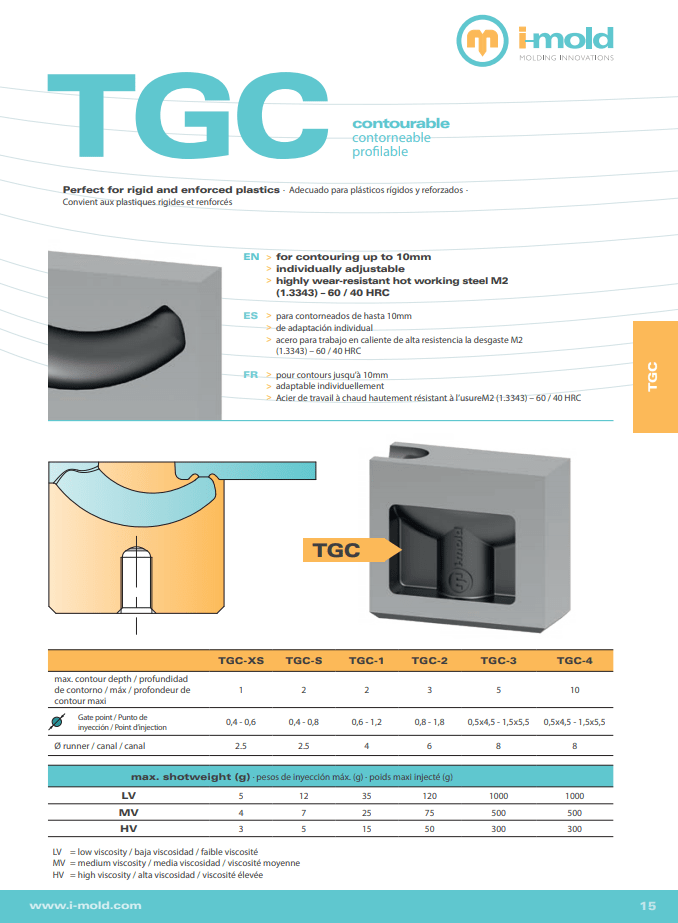

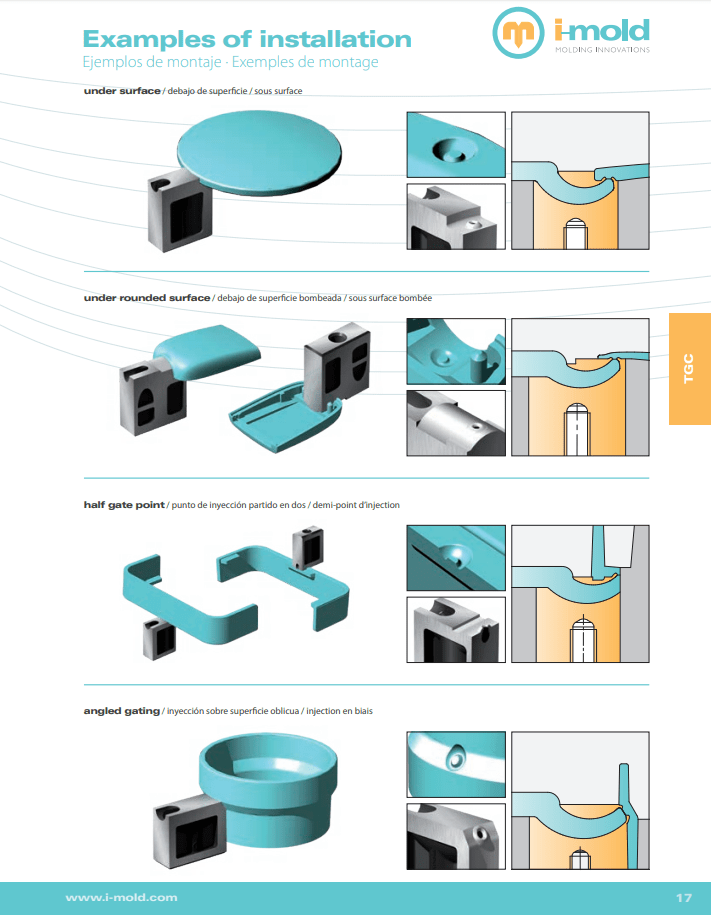

  • Catalogue I-Mold – Courges d’injection
    Les embouts à injection sous-marines pour la fabrication de moules et le moulage par injection. Télécharger la documentation Voir la gamme
